車載移動測量系統在道路大中修工程測繪的應用
項目背景
隨著城市交通的快速發展,城市道路建設的重點逐漸從新建過渡到對現有道路的養護、大中修。由于城市道路交通狀況復雜、長期高頻率使用、路基沉降及車流量增大等原因，導致道路路面破損及地形高程發生變化，需要對現有道路進行大中修改造。而現狀路面基層修復及面層刨鋪都需要非常精確的路面地形數據，傳統人工封路施工測繪方式已經很難適應當前道路大中修測繪的要求，需要引入新興的測繪技術手段，進行高效、合理、科學的道路工程測繪。
項目測區位于南部某快速路，該地段需要進行路面大中修工程測繪，由于全天車流量較大，來往車輛速度快，很難使用RTK、水準測量等傳統人工封路施工的測繪方式在道路面上進行測量作業。
項目需求及難點
本項目需要采集南部某快速路雙向6車道共30公里的道路數據，最后生成高精度三維點云、1:500路面地形圖成果、道路橫縱斷面、高程網格點。項目要求平面精度不低于5cm，高程精度不低于3cm，并且滿足1:500地形圖測量要求。
該路段全天車流量較大，來往車輛速度快，視線遮擋較為嚴重，只能利用凌晨2:00-5:00夜間車流量較少的空窗期進行測量作業。

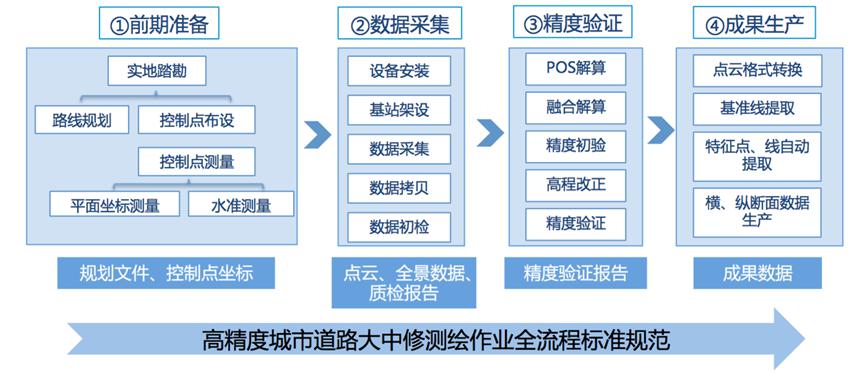

解決方案
本項目使用HiScan-Z車載激光移動測量系統，精確掃描并獲取道路面的激光點云數據，通過前期布設的四等高程水準點進行高程改正，保證激光點云高程精度控制在大中修測量標準范圍內（高程精度優于3cm），最后通過數據生產軟件半自動化處理生產道路縱橫斷面數據與路面地形圖。
成果
由HiScan-Z車載激光移動測量系統采集的原始數據必須經過相關處理方可被其他應用使用，原始數據的預處理包括POS解算、融合糾偏。

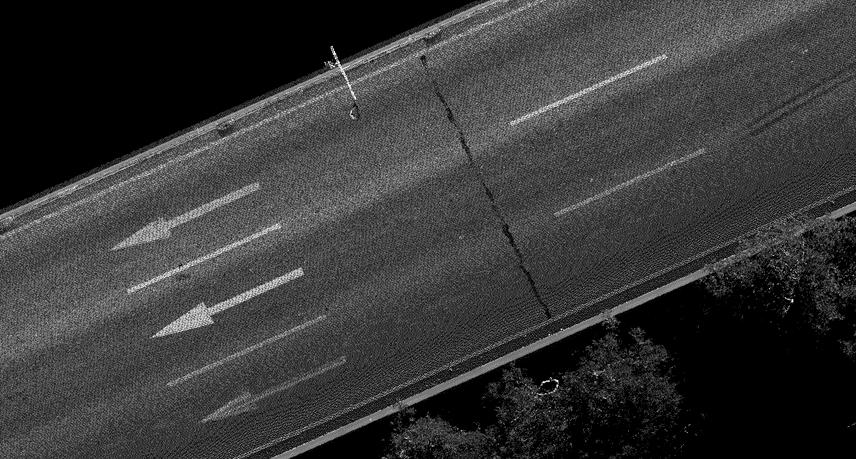

高精度高密度點云數據
本項目采用HiScan-Z車載激光移動測量系統來獲取道路的三維數據，并根據實際需要，可通過擬合剖切后的點云數據繪制出縱橫斷面圖。
項目總結
基于HiScan-Z車載激光移動測量系統的道路大中修測繪技術，解決了因城市道路車流量過大而無法進行測繪作業的問題，通過HiScan-Z車載激光移動測量系統，可以安全高效地進行快速數據采集，數據成果的精度完全滿足大中修道路測繪數據的精度要求。除城市道路大中修測繪外，此技術還可應用于高速公路改擴建、道路路面養護巡檢等諸多交通工程領域。
