三維激光掃描技術助力料場數字化管理
項目背景
如何提高大宗原料盤庫的準確性，是困擾行業多年的難題，正常的原燃料庫存一般維持在萬噸以上，如盤庫誤差超過1%，價值損失就在千萬以上，更何況盤庫允許誤差范圍往往在±%5以內。
提高庫存盤點的準確性，對企業加強物資管理，核算物料消耗具有重要現實意義。
測區概況
內蒙某礦山散堆料場存放有長約1000米，寬約5米，高約2-3米的煤炭礦石堆，火車進場裝煤時，存在裝載量誤差大、部分車廂空載的情況。
為充分發揮火車運力，既不空載也不超載，需要對煤堆進行精準測量。
針對上述項目現狀，客戶提出了利用三維激光掃描技術完成煤礦石盤庫的改進需求。
解決方案

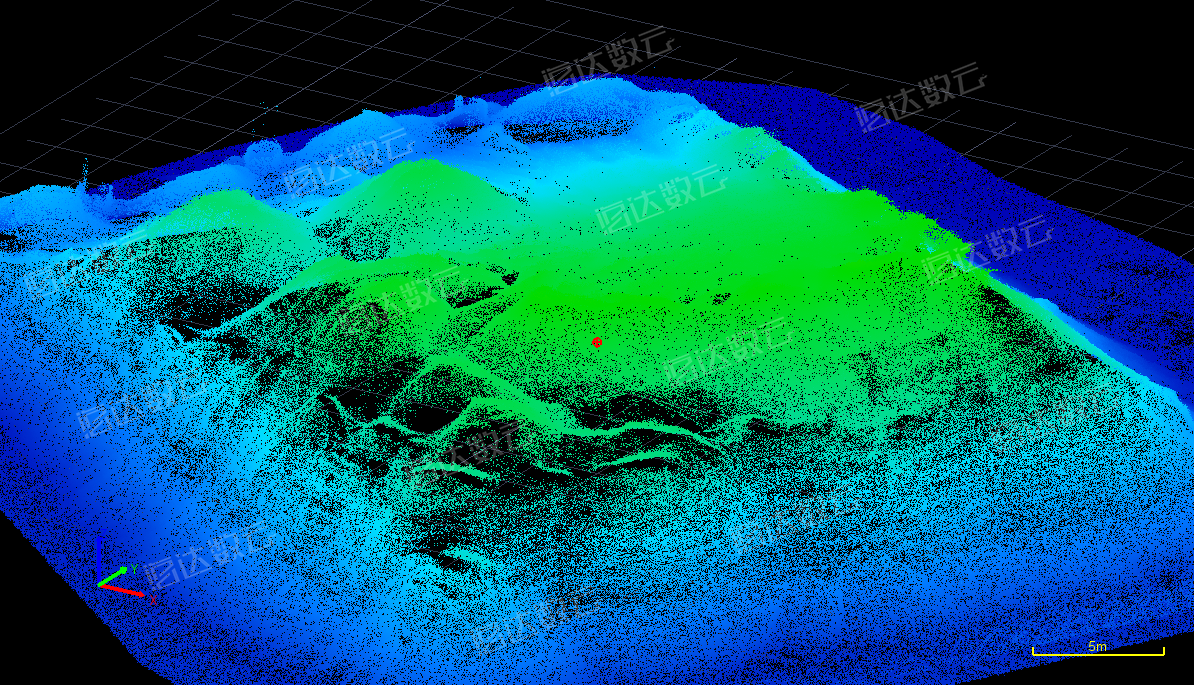

通過三維激光掃描儀獲取被測目標的空間距離信息，借助軟件進行一系列處理，最終獲得被測目標的表面形態和三維坐標數據，從而進行各種量算或建立模型與顯示。

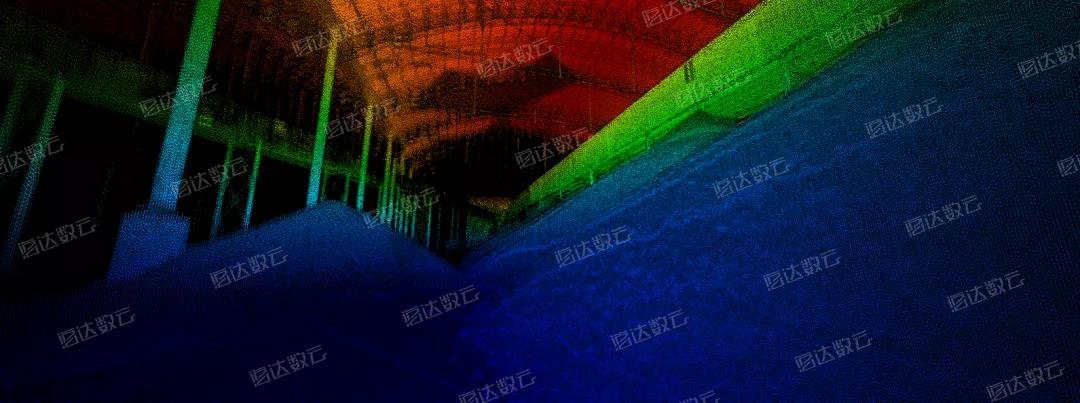

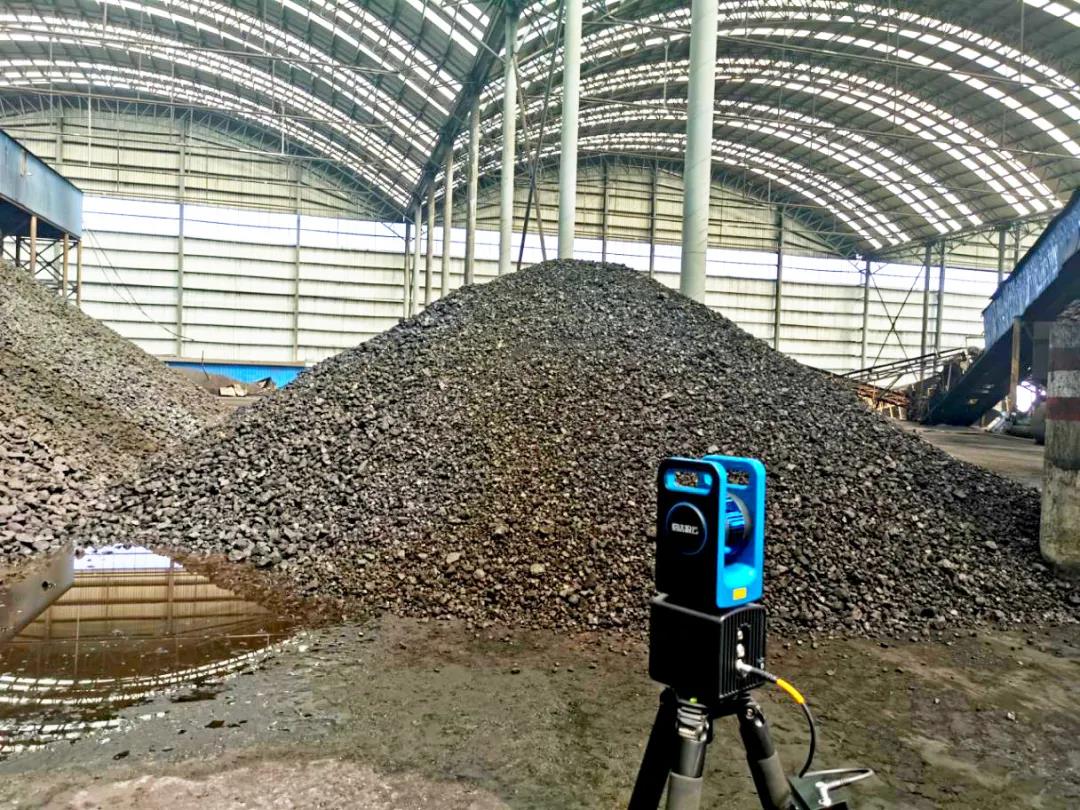

現場作業圖
本次項目我們采用HD TLS360迷你便攜三維激光掃描儀進行高效率數據采集作業。

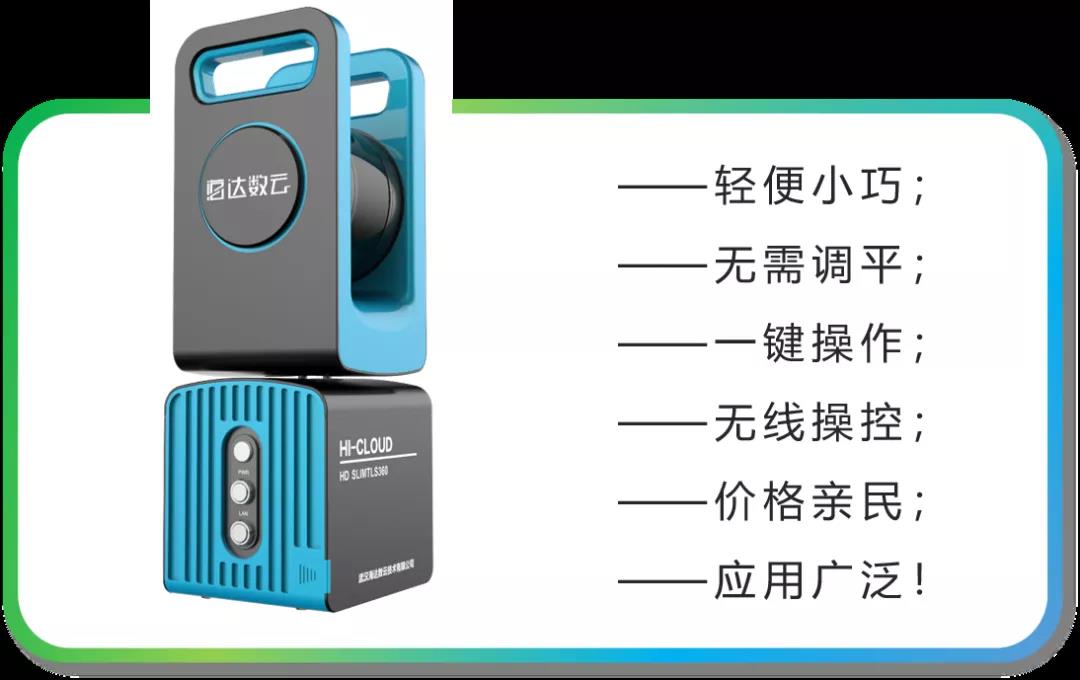

設備優勢：
技術特點

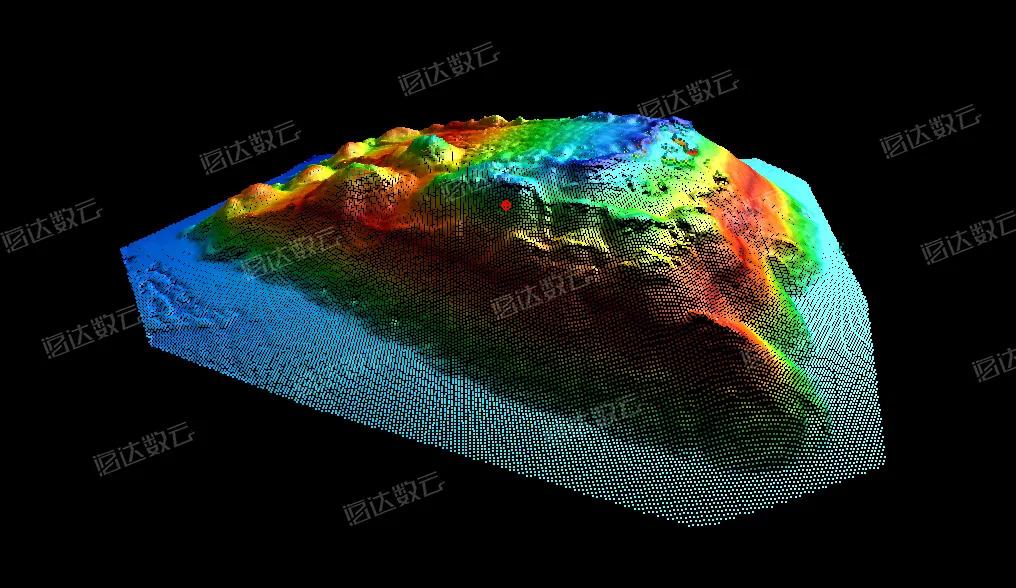

①精細的構網算法
通過將三維點數據重新構建三角網，讓表面形態更加精細，立體效果更強。

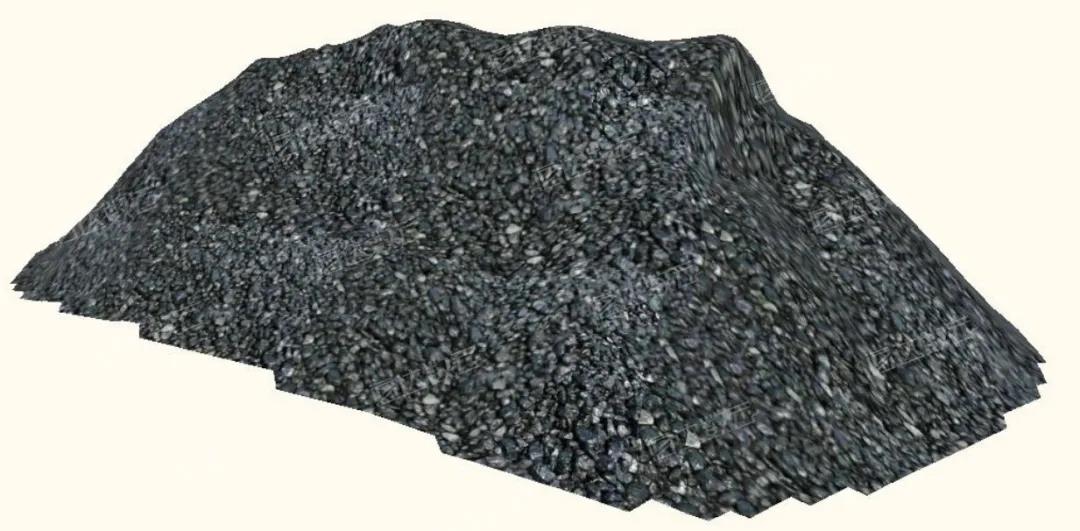

②逼真的三維圖形

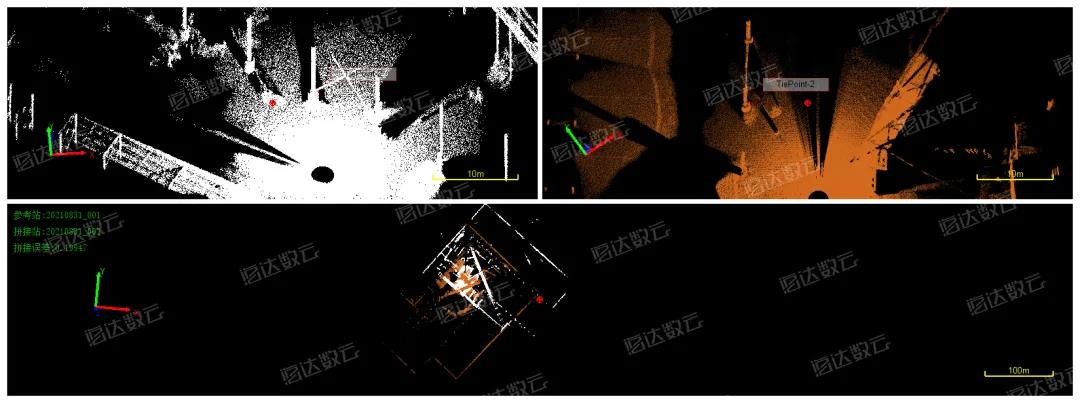

③簡單的單點拼接操作
相鄰兩站拼接，僅需選取同一個同名點就可完成拼接工作，通過ICP精細拼接算法自動完成拼接優化。
④料場分堆、分區測量
一次測完所有料堆后，可根據分割線的位置將圖形上的料堆分割計算出不同料堆的各自體積，并在三維圖形上用顏色區分顯示。

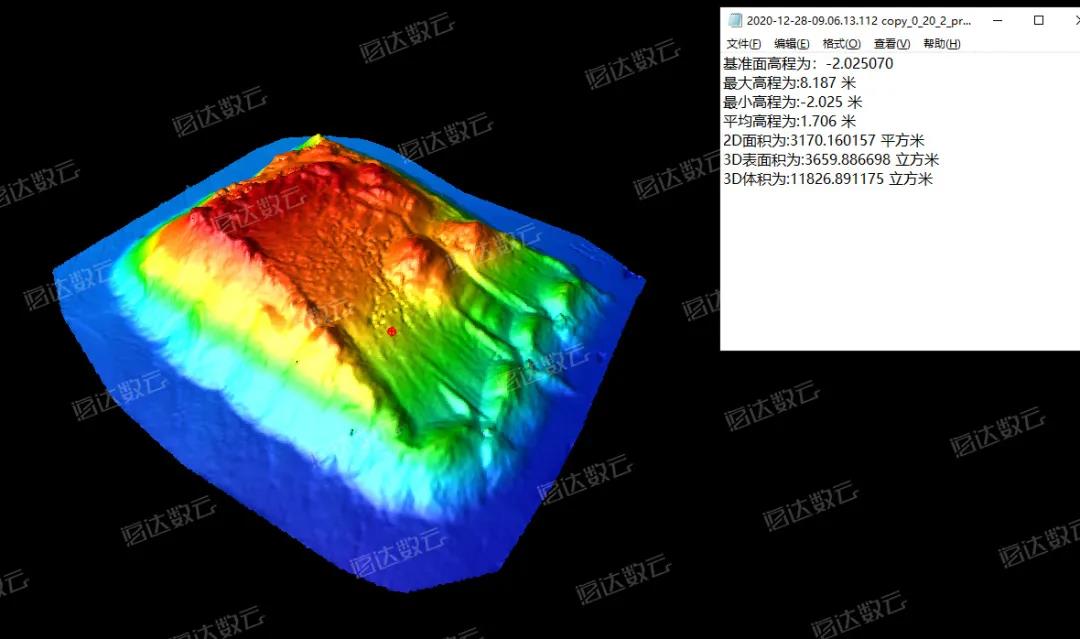

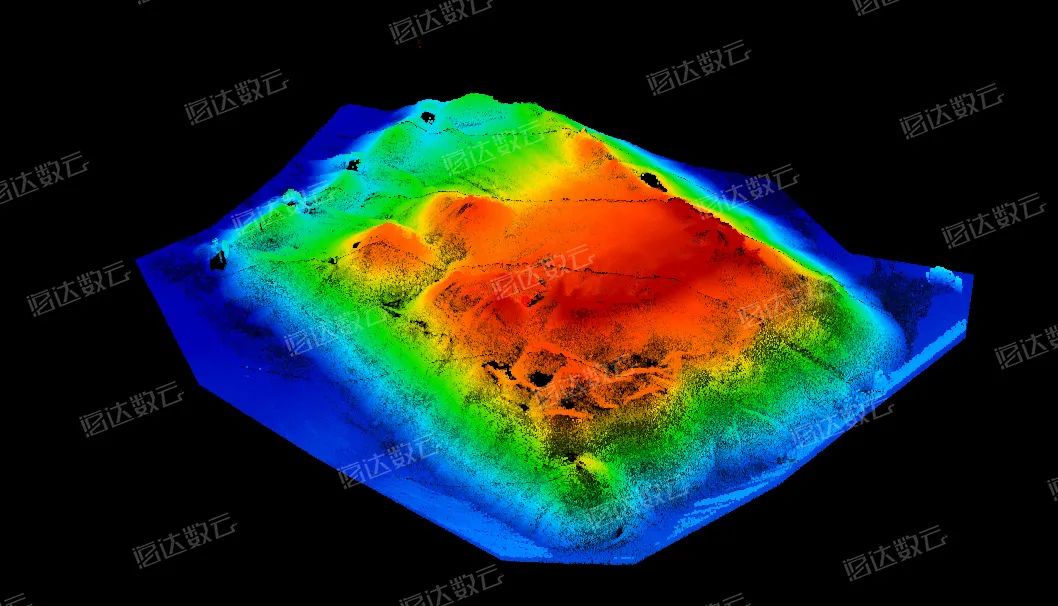

成果展示
采用TLS360進行采集，內外業的處理時間大大縮短，成果更直觀，數據模型更準確。
|
|
|
項目總結
現場測試結果表明：
1.三維激光體積測量方案可對不規則料堆進行體積測量，現場測試中多次改變料堆形狀，測量精度均在3%以內，滿足應用要求。
2.從外業掃描到內業數據輸出成果完畢，10分鐘即可對局部料場完成數據采集，利用單點拼接技術，使用高性能計算機，僅需若干小時便可完成多個料堆的體積測算。
相比人工目測，TLS360更精確、更便捷，能幫助企業實現料場的數字化管理，最終強化資產管理和財務管理。
